Spegelfinish Ra 0.02
Dela
Maskinbearbetning

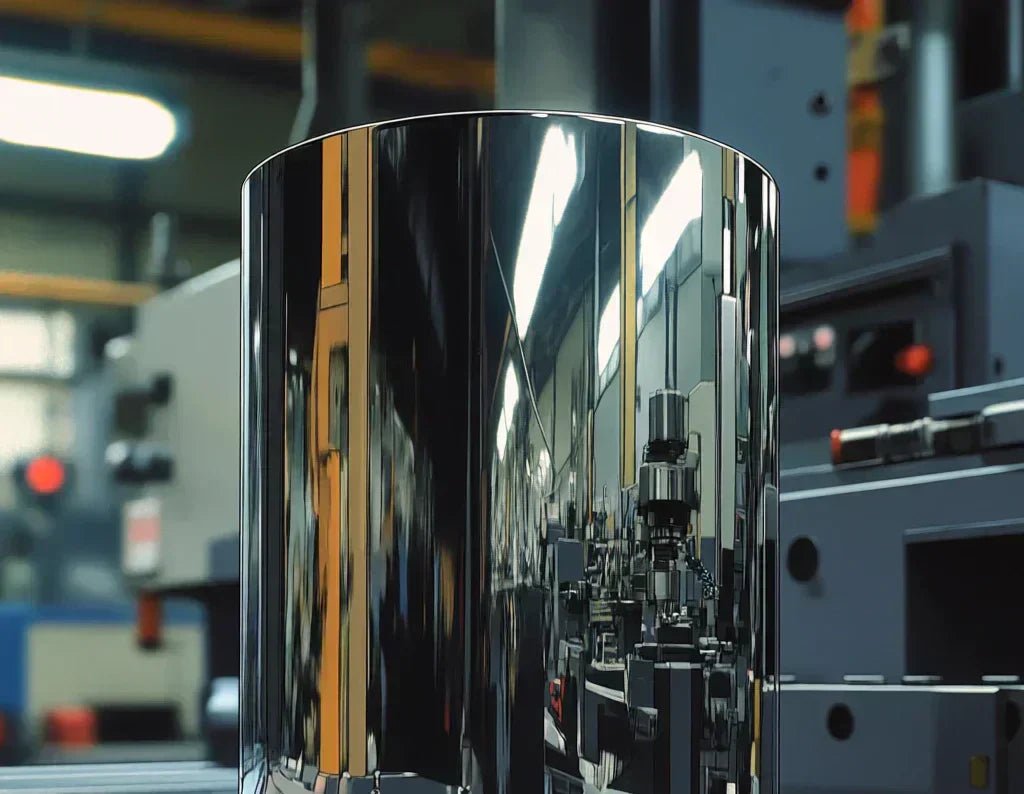

Spegelblank Ra 0.02:
Den svåraste ytfinishen att uppnå
I den andra änden av ytjämnhetsskalan från Ra 50 sitter Ra 0.02 – den spegelblanka finishen. En yta så slät att den reflekterar ljus som polerat glas, så platt på mikroskopisk nivå att optiska instrument kan mäta den, så precis att ett fingeravtryck är en förorening som spelar roll.
Ra 0.02 är ingen standardproduktionsfinish. Det är gränsen för vad konventionella bearbetningsprocesser kan uppnå, genom flera progressiva operationer, specialiserade slipmedel och kontrollerade miljöer. Att förstå vad som krävs för att komma dit – och vilka applikationer som faktiskt kräver det – är kunskap som tillhör en liten kategori av precisionsingenjörer och maskinister.
## 01. VAD Ra 0.02 FAKTAKTISKT BETYDER
Ra 0.02 µm betyder att den genomsnittliga absoluta avvikelsen av ytprofilen från medellinjen är 0.02 mikrometer – 20 nanometer. Som jämförelse är ett mänskligt hår ungefär 70 000 nanometer i diameter. En Ra 0.02 ytfinish har en variation från topp till dal som är 3 500 gånger mindre än ett mänskligt hår.
På denna skala är ytan inte längre grov i någon konventionell bemärkelse. Den återstående ”ojämnheten” är på nivå med ytkristallstrukturen, restspänningsmönster och bearbetningsinducerad materialdeformation. Att uppnå Ra 0.02 kräver inte bara rätt slipprocess – det kräver kontroll av temperatur, vibrationer, kontaminering och arbetsstyckets metallurgiska tillstånd.
## 02. HUR MAN NÅR DIT — PROCESSSEKVENSEN
Ingen enskild operation producerar en spegelblank yta från en rågjutning eller ett bearbetat ämne. Ra 0.02 är resultatet av en progressiv sekvens – varje steg reducerar ojämnheten med en faktor 2 till 5, med varje efterföljande steg som avlägsnar mindre material och kräver högre precision.
## 03. DÄR SPEGELBLANK YTA FAKTISKT KRÄVS
Optiska Speglar & Linser
Teleskopspeglar, laserhåligheter och precisionsoptiska instrument kräver en ytjämnhet under våglängden för synligt ljus (~400–700 nm). Ra 0.02 µm = 20 nm — vid den nedre gränsen för synligt ljus våglängd. Repor i denna skala sprider ljus och minskar optisk prestanda.
Passbitar & Standarder
Passbitar (blockmått) uppnår Ra 0.025 µm eller bättre för att möjliggöra vriggning — fenomenet där två ultraplatta ytor fäster vid varandra genom enbart molekylär attraktion. Den spegelblanka ytan är inte dekorativ; det är det som gör vriggning möjlig och kalibrering spårbar.
Formhåligheter för Formsprutning
Högblanka plastdelar — optiska linser, displayramar, dekorativa paneler — kräver formhålighetsytor med Ra 0.02 till 0.05 µm. Plastdelen replikerar formytan med nästan perfekt återgivning. Formfinishen är detaljfinishen; det finns inget annat sätt att uppnå optisk klarhet i formsprutade optiska delar.
Kiselwafers Ytor
Kiselwafers för mikroelektronik poleras till Ra-värden under 0.1 nm — 200× slätare än Ra 0.02. Kemisk mekanisk planarisering (CMP) uppnår detta genom en kombination av slipvätska och kemisk etsning. Ra 0.02 är inte gränsen — det är ett mellansteg på vägen mot atomskalig planhet.
Ultraprecisionsspindellager
Höghastighetsspindellager i CNC-bearbetningscentra, koordinatmätmaskiner och gyroskop arbetar vid hastigheter där även Ra 0.1 µm skapar mätbart kast. Spegelblanka lagerbanor med Ra 0.02–0.05 µm minskar friktion, värmeutveckling och vibrationer till de nivåer som dessa applikationer kräver.
Precisionsventiler i Bränslesystem
Högtrycksbränsle- och hydraulventiler i flygapplikationer kräver lapade ventilsäten och spoolytor med Ra 0.025–0.05 µm för att uppnå de läckagehastigheter som specificeras under driftstryck. Vid dessa toleranser är ytfinishen tätningen – inga ytterligare tätningselement finns närvarande.
## 04. DEN KOMPLETTA YTFINISH-TRILOGIN
Ra 0.02 fulländar bilden av ytfinish som började med Ra 50. De tre bloggarna i denna serie täcker hela spektrumet – från den råa gjutningen direkt från formen till den spegelblanka ytan som ljuset inte kan skilja från glas:
| Finish | Process | Typisk applikation | Relativ kostnad |
|---|---|---|---|
| Ra 50 | Gjuten, smidd | Strukturhus, belagda ytor | Baslinje — ingen bearbetning |
| Ra 6.3 | Standardbearbetning | Allmänna precisionskomponenter | Låg |
| Ra 1.6 | Finslipning | Tätningsytor, lagerhus | Medel |
| Ra 0.8 | Finslipning / Honing | Lagerbanor, glidkontakt | Medelhög |
| Ra 0.2 | Superfinishing | Precisionshydraulik, kamaxlar | Hög |
| Ra 0.02 | Lapning + polering | Optik, mätverktyg, formkaviteter | Mycket hög — specialistprocess |
## 05. VAD SOM KAN GÅ FEL PÅ Ra 0.02
På denna nivå av ytkvalitet skiljer sig felfunktionerna från konventionell bearbetning. Geometrin är nästan säkert korrekt – riskerna är mer subtila.
Slipbrännmärken. Om slipoperationen i steg ett genererar tillräckligt med värme för att ändra ytans mikrostruktur – ändra hårdhet, inducera dragrestspänningar eller skapa ett återförkolnat skikt – kommer ingen mängd efterföljande polering att fixa det. Skadan är under ytan. Den visar sig under drift som för tidigt utmattningsbrott eller som dimensionell instabilitet över tid.
Kontaminering under polering. En enda partikel från det föregående, grövre slipmedlet som förs in i det sista poleringssteget skapar repor som är omöjliga att ta bort utan att starta om sekvensen. Renrumsdisciplin är inte valfritt på Ra 0.02 – det är processen.
Att specificera det när det inte behövs. Ra 0.02 på en yta som inte kräver det är ett av de dyraste misstag en designer kan göra. Bearbetningskostnaden i förhållande till Ra 1.6 kan vara 20 till 50 gånger högre. Om funktionen bara kräver Ra 0.4, lägger specifikationen Ra 0.02 till kostnader utan nytta – och kan potentiellt skapa en yta som är sämre funktionellt, eftersom det korshuggna oljebindande mönstret från honing avsiktligt förstörs av poleringsprocessen.
## 06. DEN STRÅLANDE DAGEN – VAD EN SPEGELBLANK YTA BETYDER FÖR MASKINISTEN
Det finns en specifik tillfredsställelse i att uppnå en spegelblank yta som andra bearbetningsoperationer inte ger. Slipningen, honingprocessen, lapningen – varje steg är produktivt men anmärkningsvärt. Ögonblicket då den sista poleringen avslöjar en yta som reflekterar verkstadstaket tillbaka mot dig med perfekt klarhet är annorlunda. Det är slutet på en sekvens som tar timmar, eller dagar, och lämnar en detalj som är genuint svår att titta på utan att stanna upp.
Maskinisterna som pålitligt kan uppnå Ra 0.02 är en liten grupp. De vet att den spegelblanka ytan inte handlar om vad du lägger till – det handlar om vad du progressivt tar bort, lager för lager, tills det inte finns något kvar att ta bort. Ytan som blir kvar är den som alltid fanns där, väntandes under.
