Gjutgodsytans finish:
Vad Ra 50 egentligen betyder i verkstaden

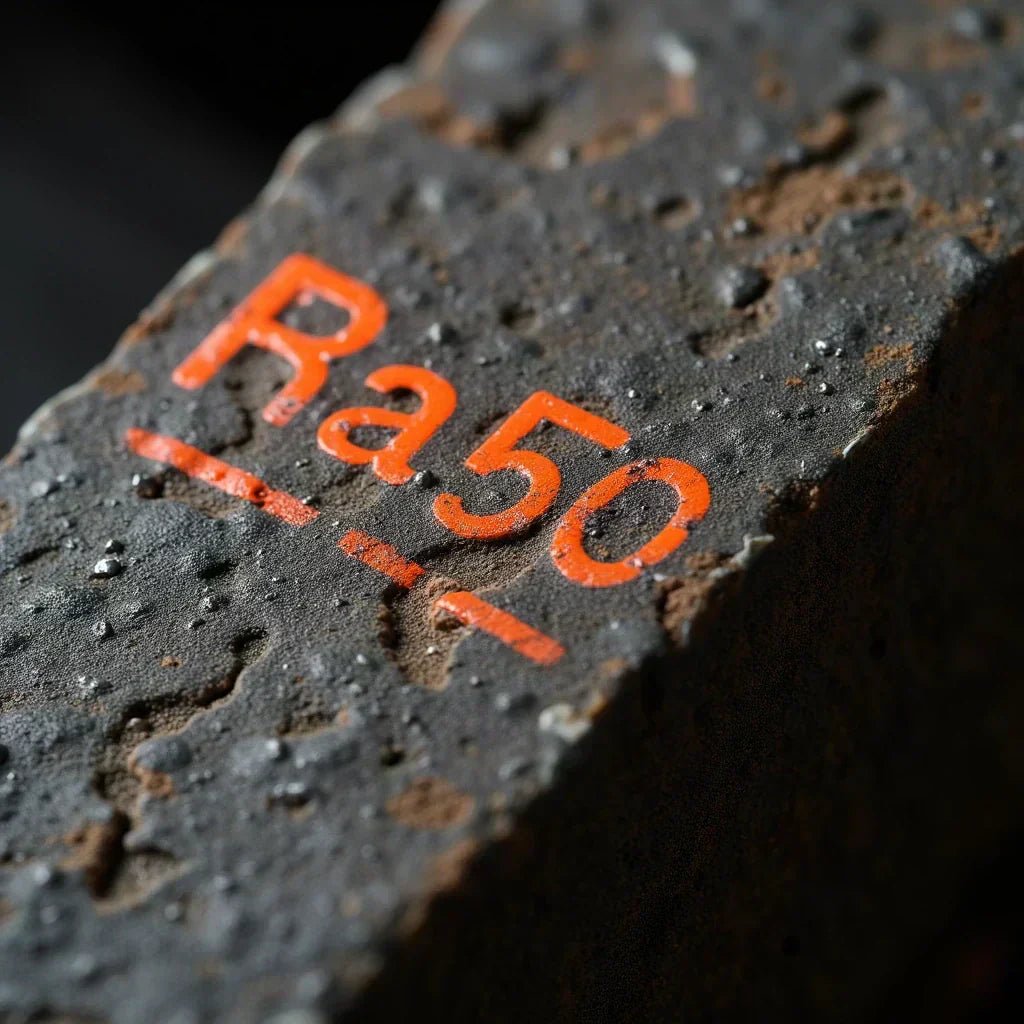

På en ytfinskal placeras Ra 50 i den grova änden – längst till vänster, utgångspunkten, det tillstånd du får när du inte bearbetar alls. Det är den finish som kommer direkt från formen, smidesprocessen eller gjutningsprocessen. Rå. Obehandlad. Exakt som metallen stelnade.
De flesta ingenjörer specificerar Ra 50 på ritningar utan att tänka så mycket på det – det betyder "bearbeta inte denna yta". Men att förstå hur Ra 50 faktiskt ser ut, hur den jämför sig med alla andra finisher, och kritiskt när den är acceptabel kontra när den är ett problem, är kunskap som skiljer ingenjörer som designar för tillverkning från dem som inte gör det.
## 01. VARIFRÅN Ra 50 KOMMER
"Gjutgods"-beteckningen omfattar alla ytor som produceras direkt av en gjutningsprocess utan efterföljande bearbetning. Sandgjutning, pressgjutning, investeringsgjutning och gjutning i permanenta formar producerar alla gjutna ytor – men inte med samma grovhet. Processen bestämmer finishen.
Sandgjutning är den grövsta – Ra-värden på 12,5 till 50 µm är typiska, beroende på sandkornsstorleken, formkvaliteten och den gjutna metallen. Den oregelbundna ytan kommer direkt från sandformens struktur som präglas in i den stelnande metallen. Ra 50 ligger i den grövre änden av sandgjutning och representerar en mycket grov form eller en legering med hög krympning.
Pressgjutning producerar mycket slätare gjutna ytor – typiskt Ra 1,6 till 3,2 µm – eftersom metall-mot-metall-formen skapar en finare ytstruktur. Ett gjutet pressgjutgods kan ibland användas direkt i applikationer där ett sandgjutgods skulle kräva bearbetning.
Investeringsgjutning ligger mellan de två – Ra 1,6 till 6,3 µm typiskt – eftersom den keramiska skalformen har en mellanliggande strukturkvalitet.
## 02. GROVHETSKALAN – VAR Ra 50 SITTER
## 04. OBEARBETAT VS ANDRA "PROCESSBEARBETADE" TILLSTÅND
| Tillstånd | Typisk Ra | Process | Vanlig applikation |
|---|---|---|---|
| Obehandlad (sand) | 12.5 – 50 µm | Sandgjutning | Motorblock, pumphus, fästen |
| Obehandlad (press) | 1.6 – 3.2 µm | Pressgjutning | Fordonskomponenter, konsumenthårdvara |
| Obehandlad (smidd) | 3.2 – 12.5 µm | Varm-/kallsmidning | Vevaxlar, vevstakar, flänsar |
| Obehandlad (valsad) | 1.6 – 6.3 µm | Varm-/kallvalsning | Konstruktionsstål, plåt, stångmaterial |
| Obehandlad (extruderad) | 0.8 – 3.2 µm | Extrudering | Aluminiumprofiler, rör, sektioner |
| Flamtskuren | 12.5 – 50 µm | Oxy-fuel / plasmaskärning | Konstruktionsplåt, grova profiler |
## 05. ÖVERLEVANSMÄRKET – VAD Ra 50 BETYDER FÖR MASKINOPERATÖREN
Det finns en specifik typ av ingenjör som har arbetat i ett gjuteri eller en gjutningsanläggning – som har sett delar komma ut ur sanden, hanterat de grova gjutgodset, och sedan sett bearbetningsoperationerna förvandla dem yta för yta till precisionskomponenter. De vet att Ra 50 inte är ett misslyckande. Det är början.
Den obearbetade ytan är där metallen börjar sitt liv som en funktionell del. Varje efterföljande operation – varje svarvpass, varje slipcykel, varje honingsslag – lägger till kostnad och tar bort material för att uppnå ett specifikt funktionellt syfte. Att specificera obehandlat där det är lämpligt är inte att ta genvägar. Det är att förstå att bearbetning av en yta som inte behöver bearbetas slösar pengar på en del som fungerar lika bra utan det.
Ingenjören som vet när Ra 50 är rätt – och när det inte är det – designar bättre delar, till lägre kostnad, med samma funktion. Det är As-Cast Survivor.
// grabnade.com · kläder
As-Cast Survivor. Ra 50.
För ingenjören som vet varvarje ytfinish på skalan kommer ifrån —
och vilka som är värda att betala för.
## 06. SLUTSATSEN FÖR DINA RITNINGAR
Ra 50 är ingen lat specifikation. Rätt använt är det ett ingenjörsbeslut – ett medvetet val att acceptera det obehandlade tillståndet eftersom den ytan inte kräver något mer för att utföra sitt jobb. Felaktigt använt är det ett ritfel som skickar tillbaka delar från monteringslinjen eller från fältet.
Regeln är densamma som för alla beslut om ytfinish: specificera den finish som funktionen kräver – varken finare eller grövre. För ytor som tätar, glider, placerar eller bär precisionslaster är Ra 50 utgångspunkten för bearbetning, inte målet. För ytor som bär last under tryck, får beläggningar eller helt enkelt stänger ett hålrum, kan det vara helt rätt.
Känn till var Ra 50 sitter på skalan. Vet vilka processer som producerar den. Vet när du ska låta den vara. Det är hela lektionen.
